最新資訊news由全封閉型壓縮機組成的小型空調熱泵機組、冰箱制冷系統，如窗式空調器和柜式空調機，廣泛的采用毛細管來替代熱力膨脹閥，作為制冷劑流量控制元件。

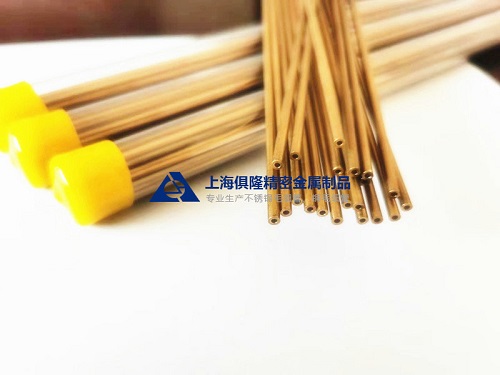

毛細管是一段細的紫銅管，內徑一般為0.5~2.5mm,一般設計標注為：內徑×外徑，適宜于冷凝壓力和蒸發壓力比較穩定的小型熱泵裝置。
毛細管工作原理：
制冷劑液體在毛細管中壓力，對于一根給定內徑和長度的毛細管，制冷劑流動分液體流動和氣液兩相流動兩個區域，制冷劑液體從A點進入毛細管入口，由于液體流動阻力較小，制冷劑壓力PA沿著管長呈平緩的線性下降，到B點壓力降至PB,液體制冷劑開始蒸發，在AB管段內壓力的下降比較緩慢，制冷劑的溫度基本保持不變，在BC管段內，由于蒸汽量的增多，制冷劑在管內的流動呈氣液兩相流動，使阻力變大，壓力的下降較快，越到后面，蒸汽含量越多，阻力越來越大，所以截面B以后，壓力呈越來越陡的非線性變化，到達出口處C點時，壓力降低為Pc，溫度為壓力Pc對應的飽和溫度，C點到D點為制冷劑從毛細管末端進入蒸發器時，其壓力、溫度仍有一個降落。
毛細管是一種當制冷裝置熱負荷變化，流道截面不變的節流元件。對外界因素引起的流量變化具有一定的自補償能力。假若由于熱負荷的變化，引起毛細管進出口的壓力差變化，當壓力差變大時，會引起制冷劑流量變大，但由于制冷劑在毛細管內的流動阻力也同時變大，造成管內閃發氣體量增多，從而控制了流量過分變大。反之，當壓力差減小時，它就具有控制流量過分減少的能力。這種控制能力就可在環境溫度升高，而引起冷凝壓力升高，或由于負荷降低，而引起蒸發溫度下降的情況，防止制冷劑流量的過分增加；相反，由于冷凝壓力下降，或蒸發壓力變大時，能防止制冷劑流量過分減少。因此采用毛細管的制冷裝置，由于制冷劑流量幾乎不隨熱負荷變化而變化，所以只能用在負荷變化不大的，蒸發溫度大致恒定的場合。
